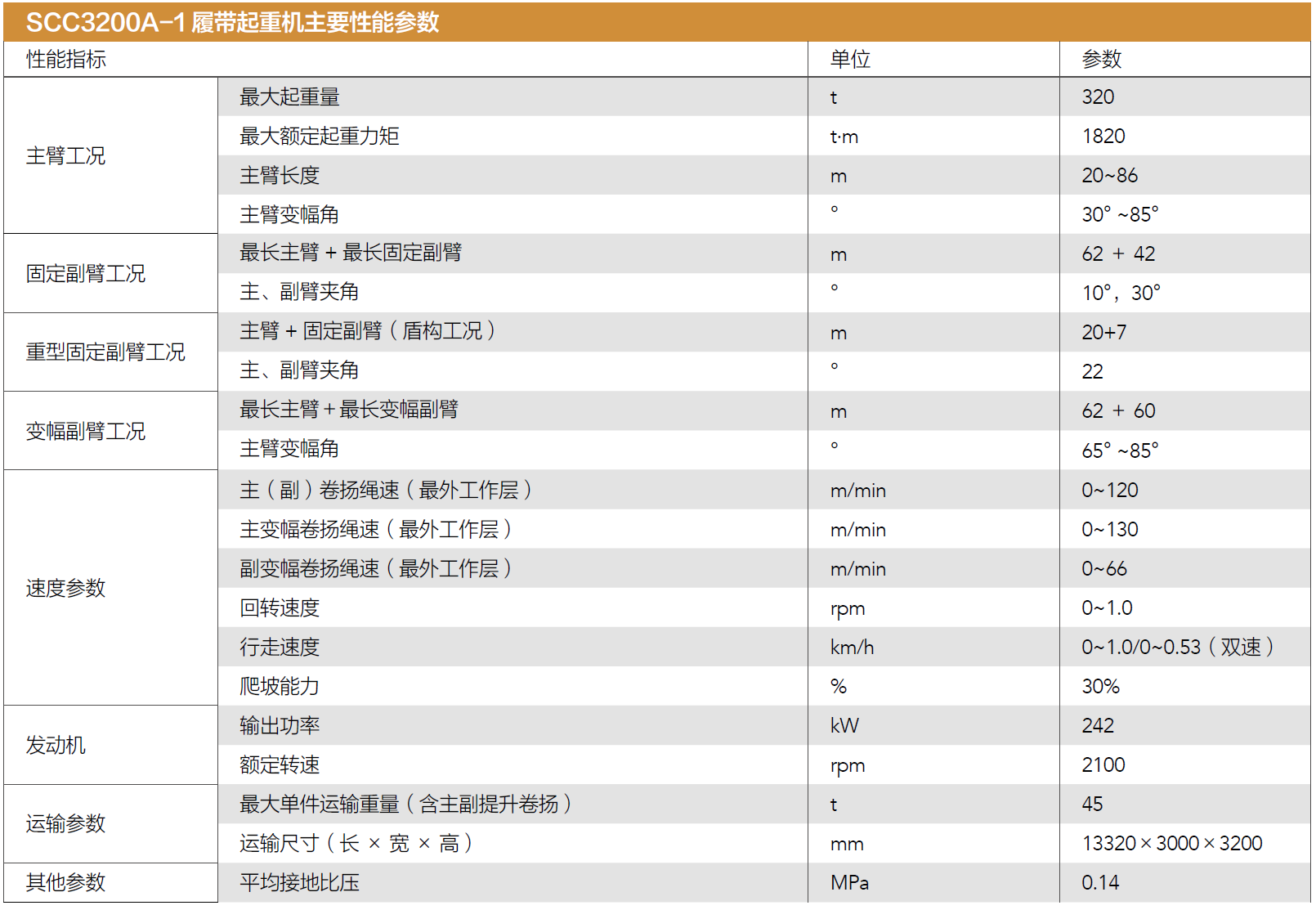

320吨履带吊SCC3200

最大额定载荷：320t
最大起重力矩：1820t·m
最长主臂：86m
最长固定副臂工况：62m+42m
最长变幅副臂工况：62m+60m

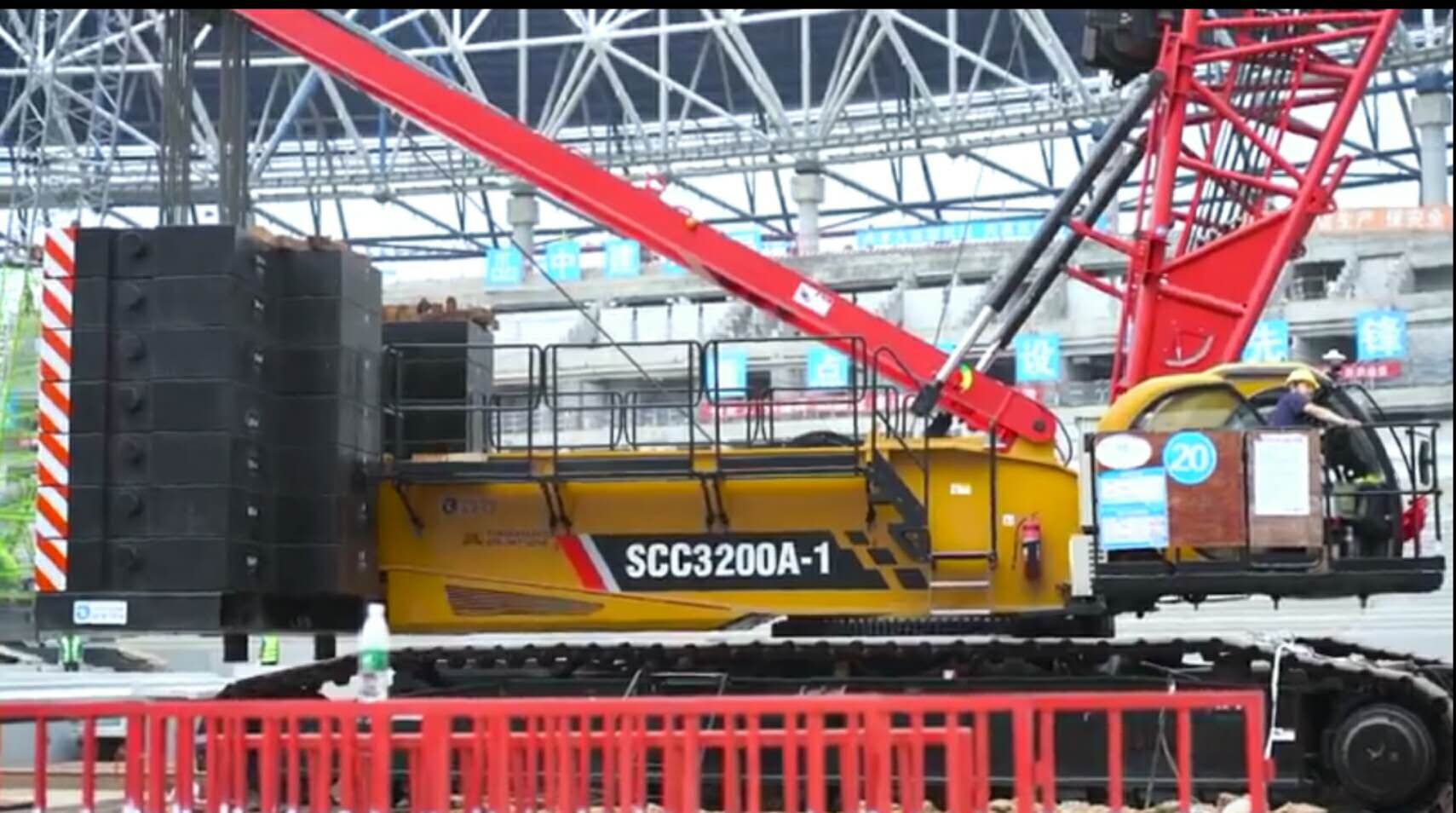

320吨履带起重机

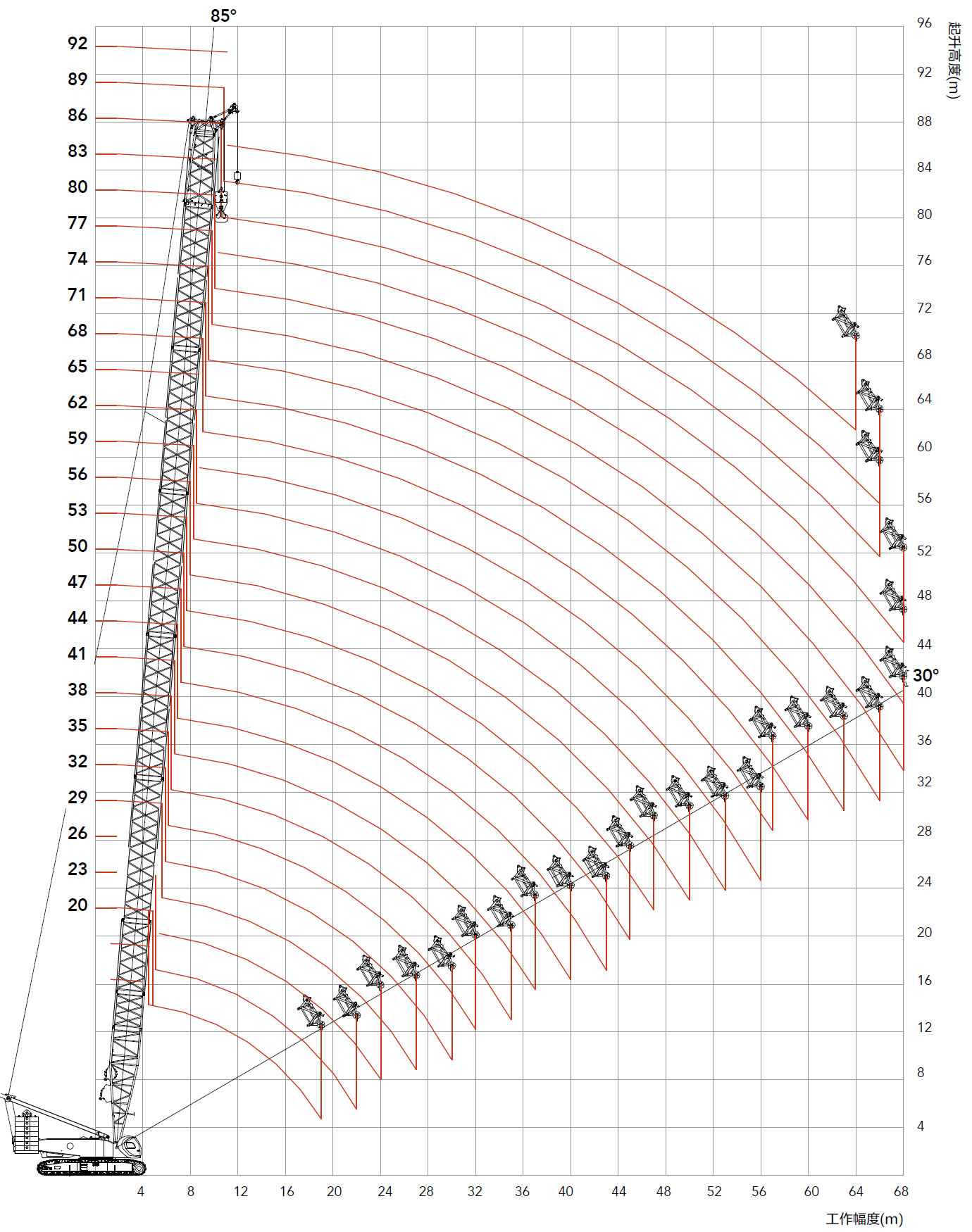

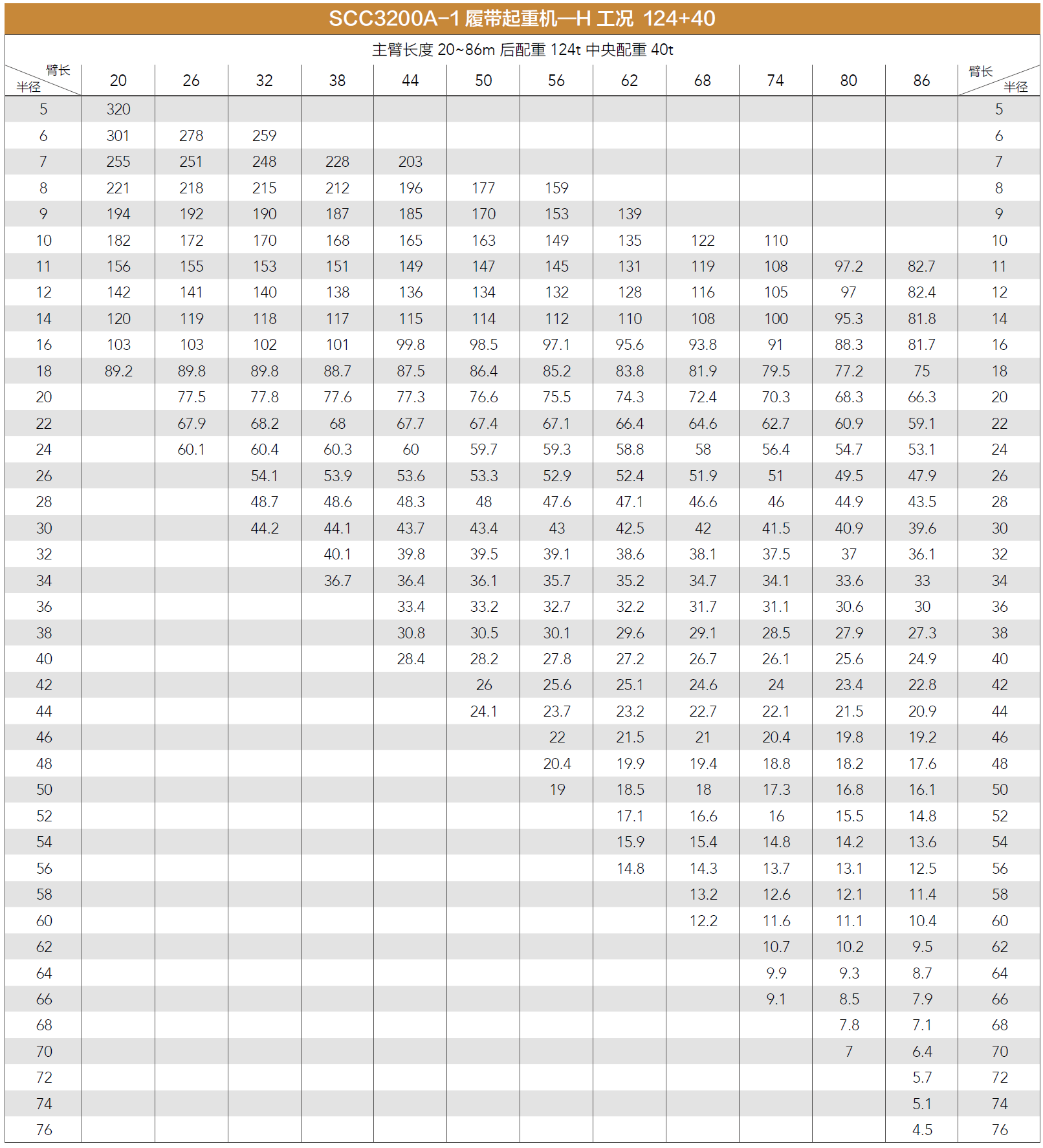

主臂
▪▪臂架为中间等截面，两端变截面的空间桁架式结构，钢管焊接，臂架顶部与根部用钢板加强，更有利于传递载荷；
▪▪主臂的长度在基本臂（20m）与最大长度（86m）之间；
▪▪组成：下节臂 12m×1、过渡节臂 7m×1、臂头 1m×1、中间臂6m×1、中间臂12m×5 ；
▪▪主臂的长度在基本臂（20m）与最大长度（86m）之间可变，6m递增；
▪▪加长臂安装在主臂连接节上。

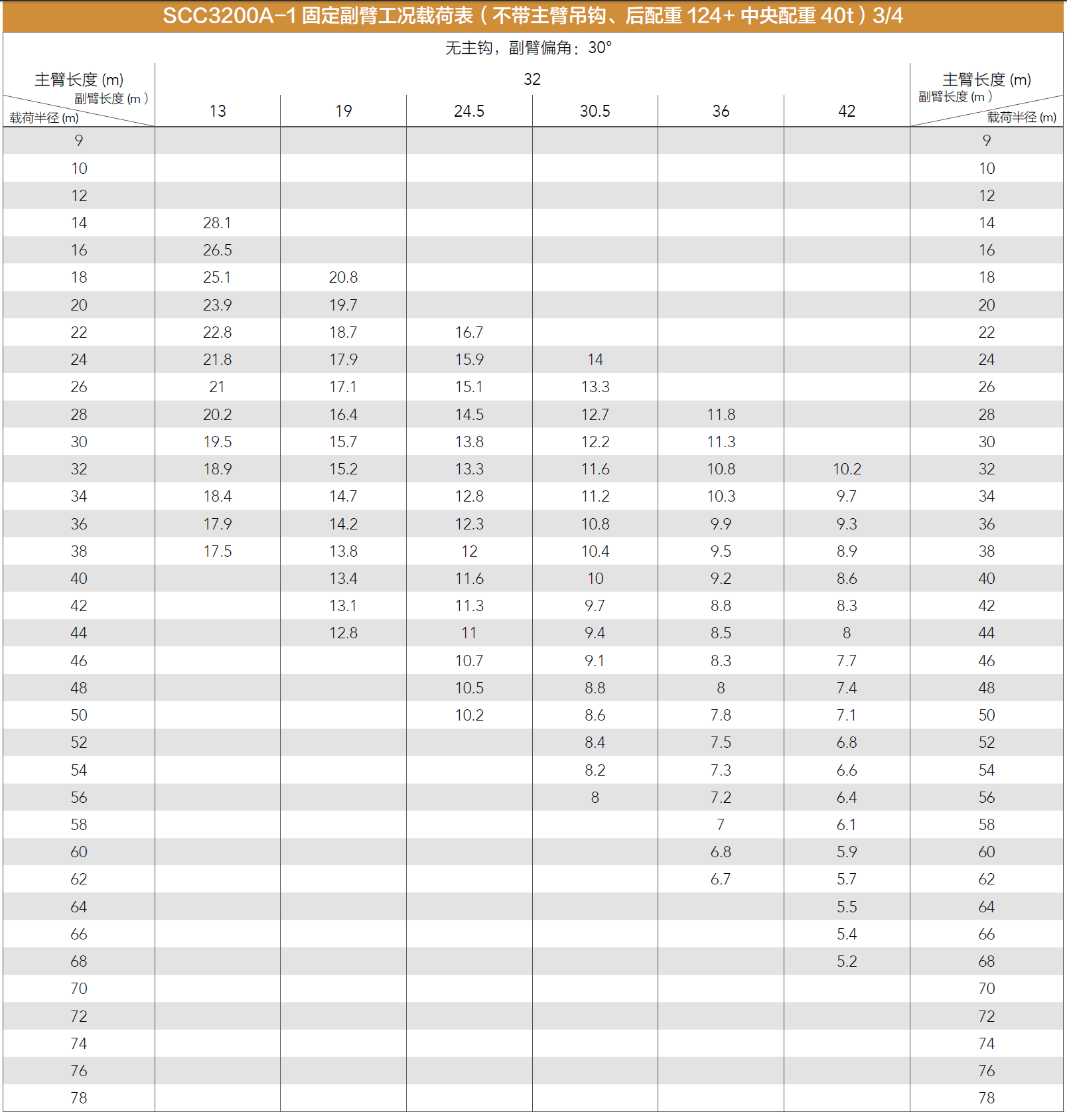

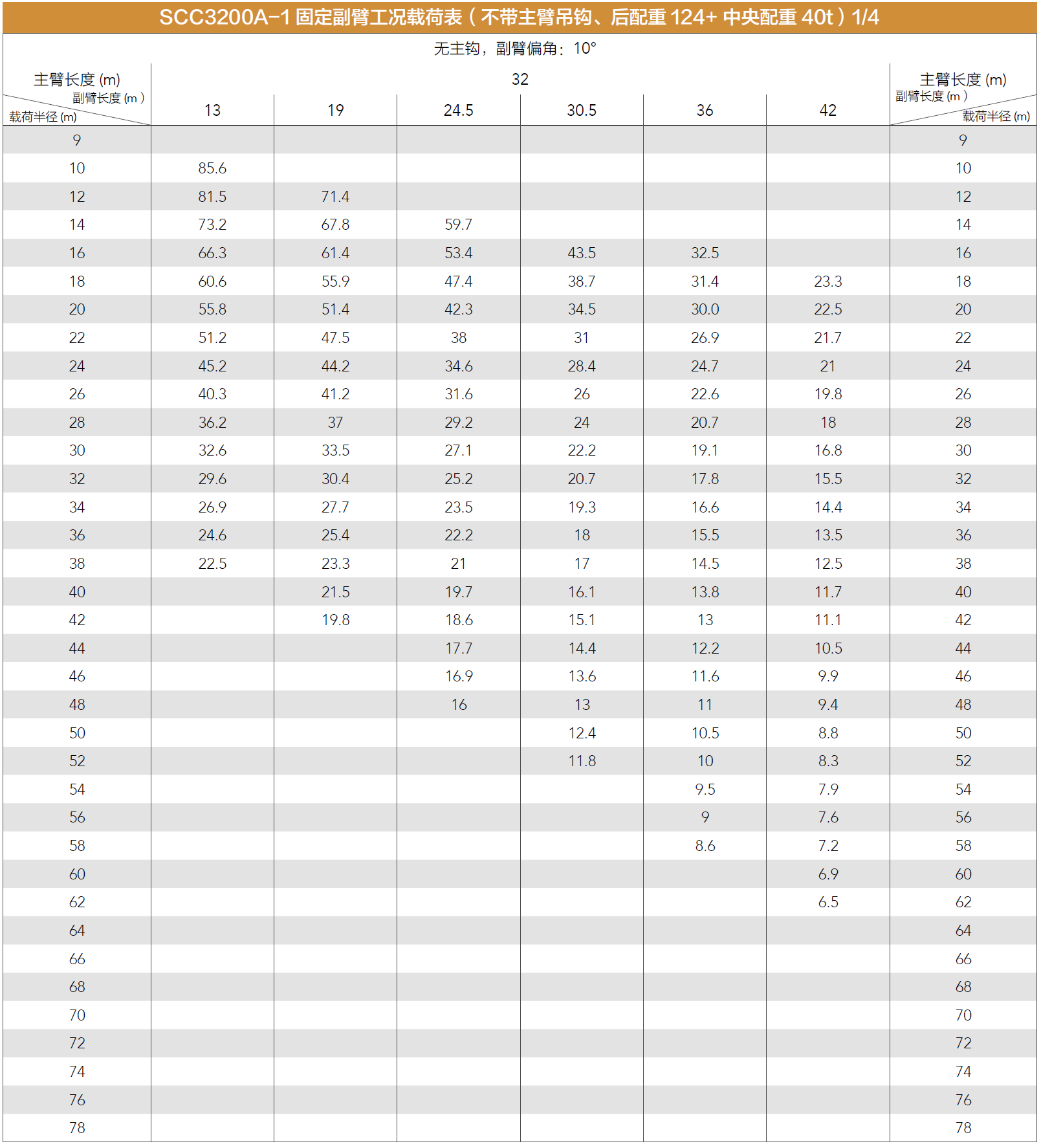

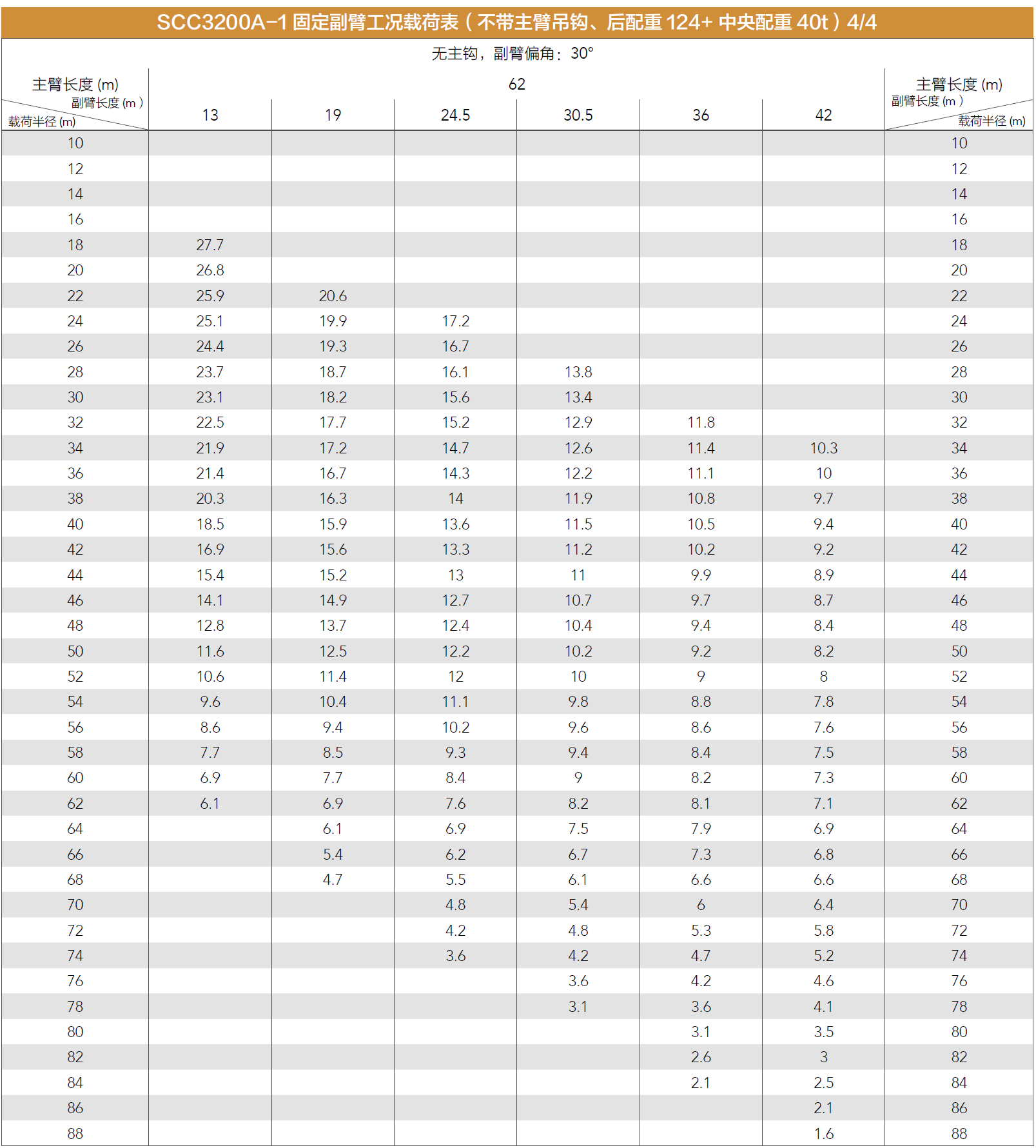

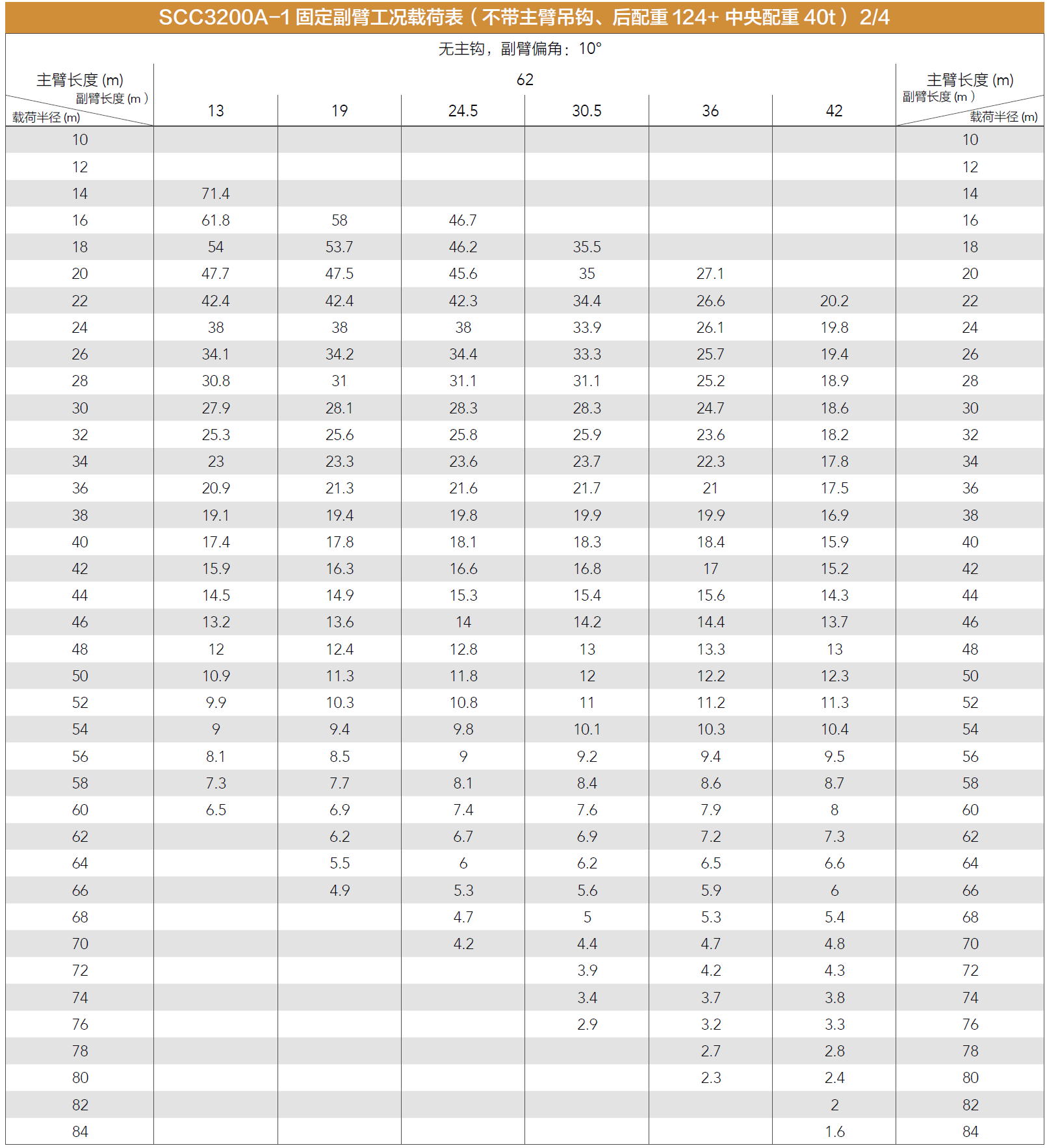

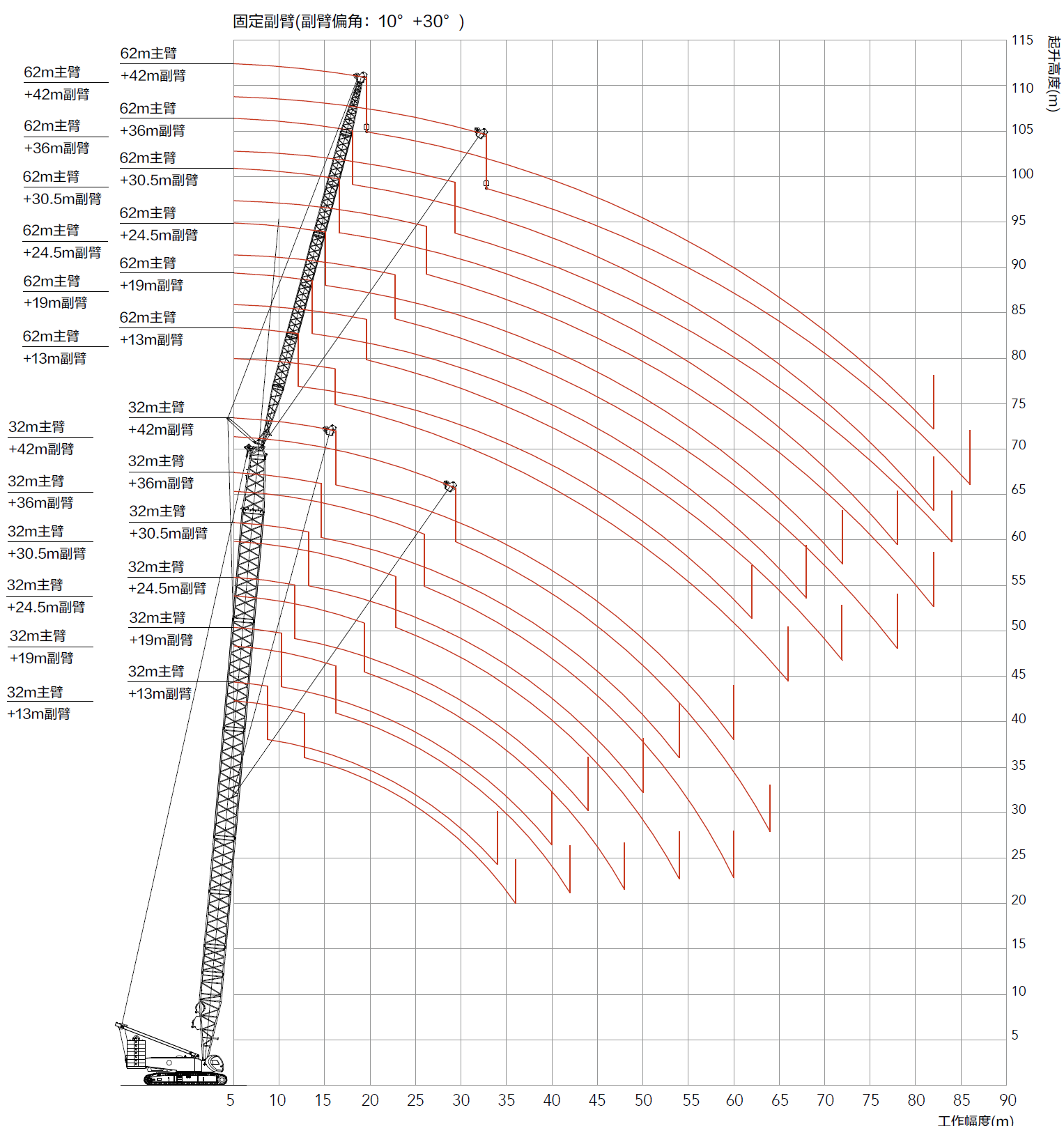

固定副臂
▪▪固定副臂臂架两端为变截面，中间为等截面的空间桁架式结构，钢管焊接，臂架顶部与根部用钢板加强，更有利于传递载荷；
▪▪固定副臂长度为 13m至 42m之间，6m递增；
▪▪组成：上节臂 6.5m,下节臂 6.5m, 中间节臂为 6m×1、11.5m×2；可使用的固定副臂长度分别为13m、19m、24.5m、30.5m、36m、42m ；可以安装在长度为32m~62m 的主臂上。变幅副臂

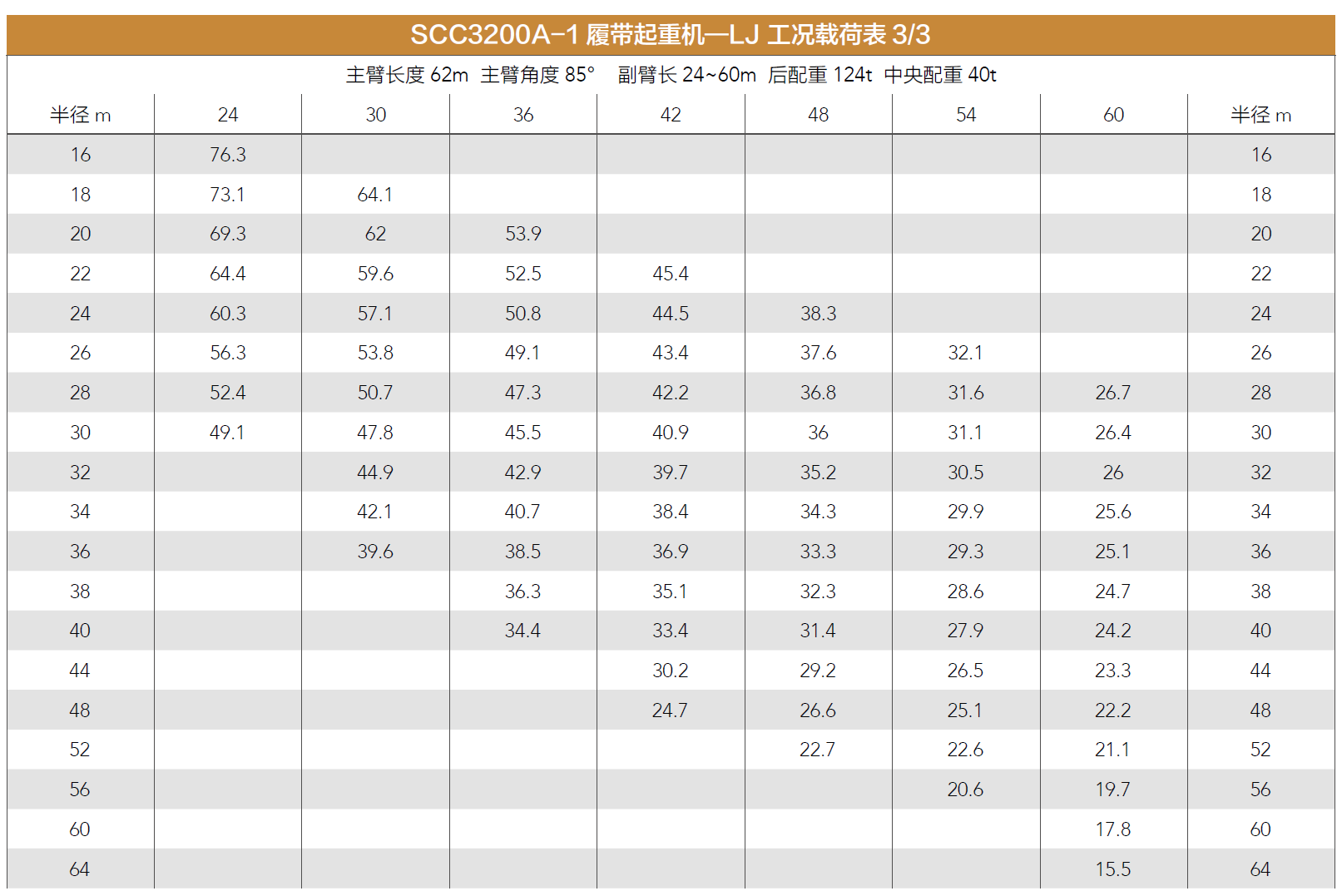

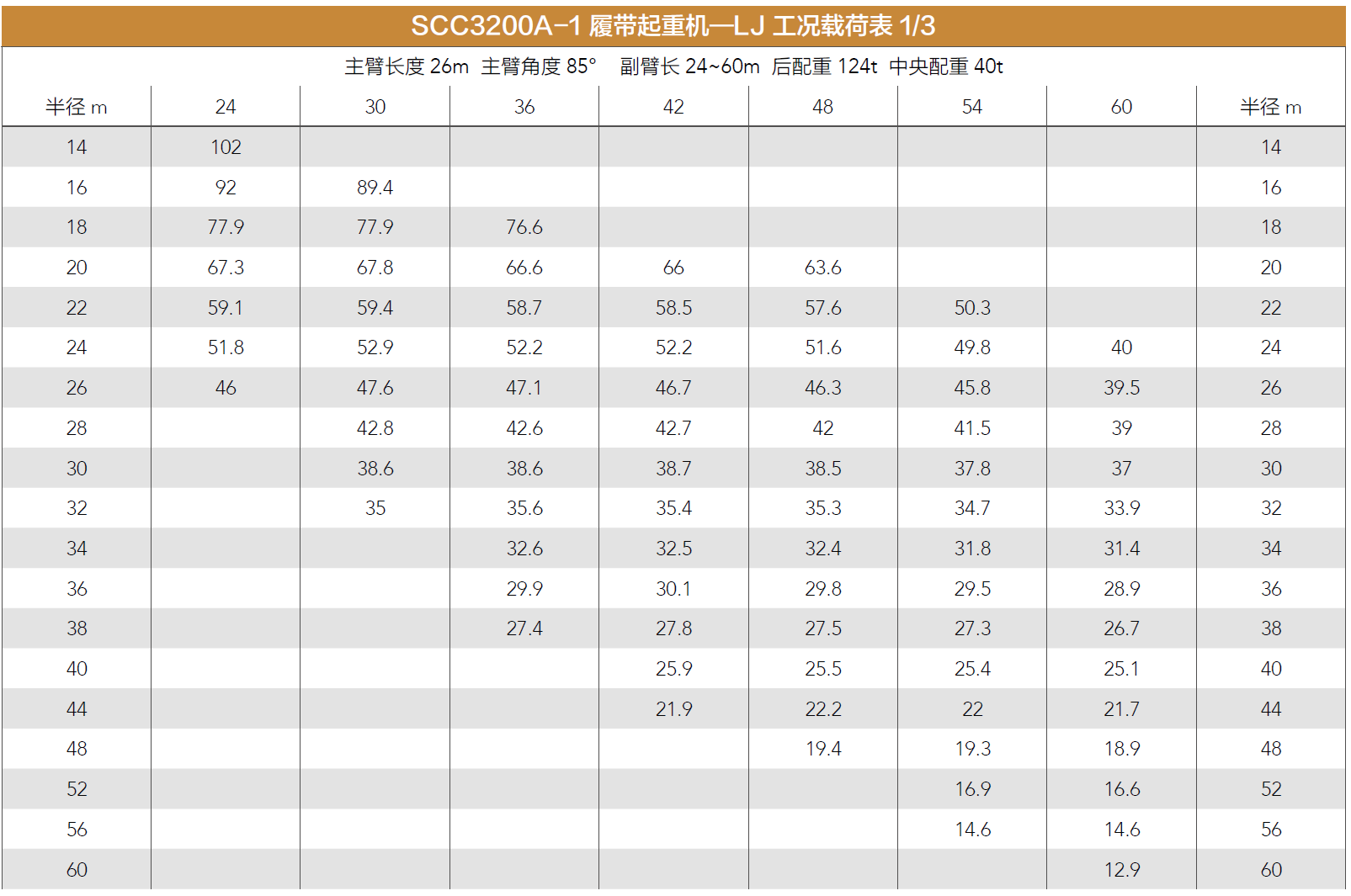

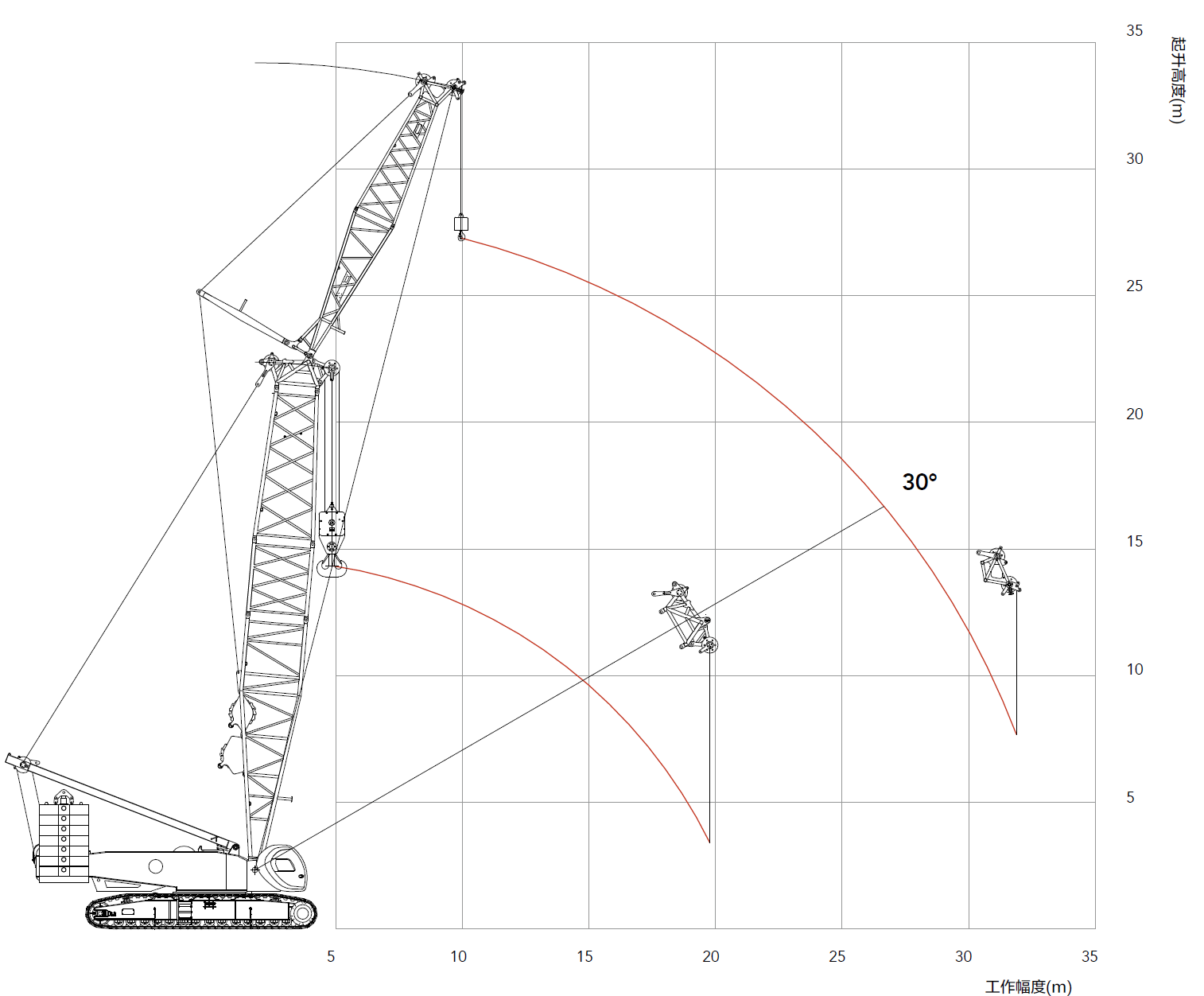

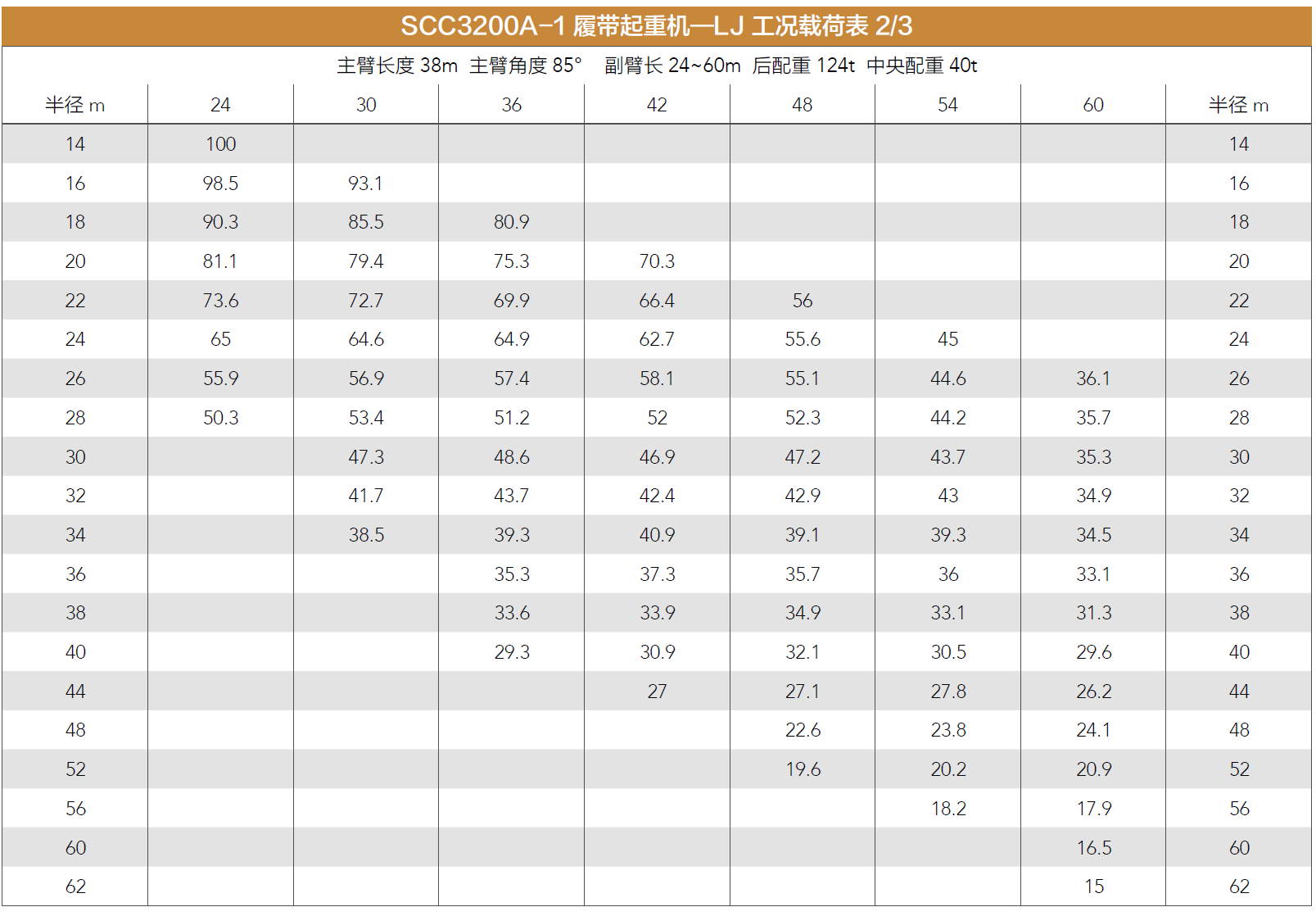

▪▪变幅副臂臂架两端为变截面，中间为等截面的空间桁架式结构，钢管焊接，臂架顶部与根部用钢板加强，更有利于传递载荷；
▪▪变幅副臂长度为 24m至 60m之间，6m递增；
▪▪组成：上节臂 6m, 下节臂 6m, 中间节臂为、6m×2、12m×3；可使用的变幅副臂长度分别为24m、30m、36m、42m、48m、54m、60m ；可以安装在长度为26m~62m 的主臂上。

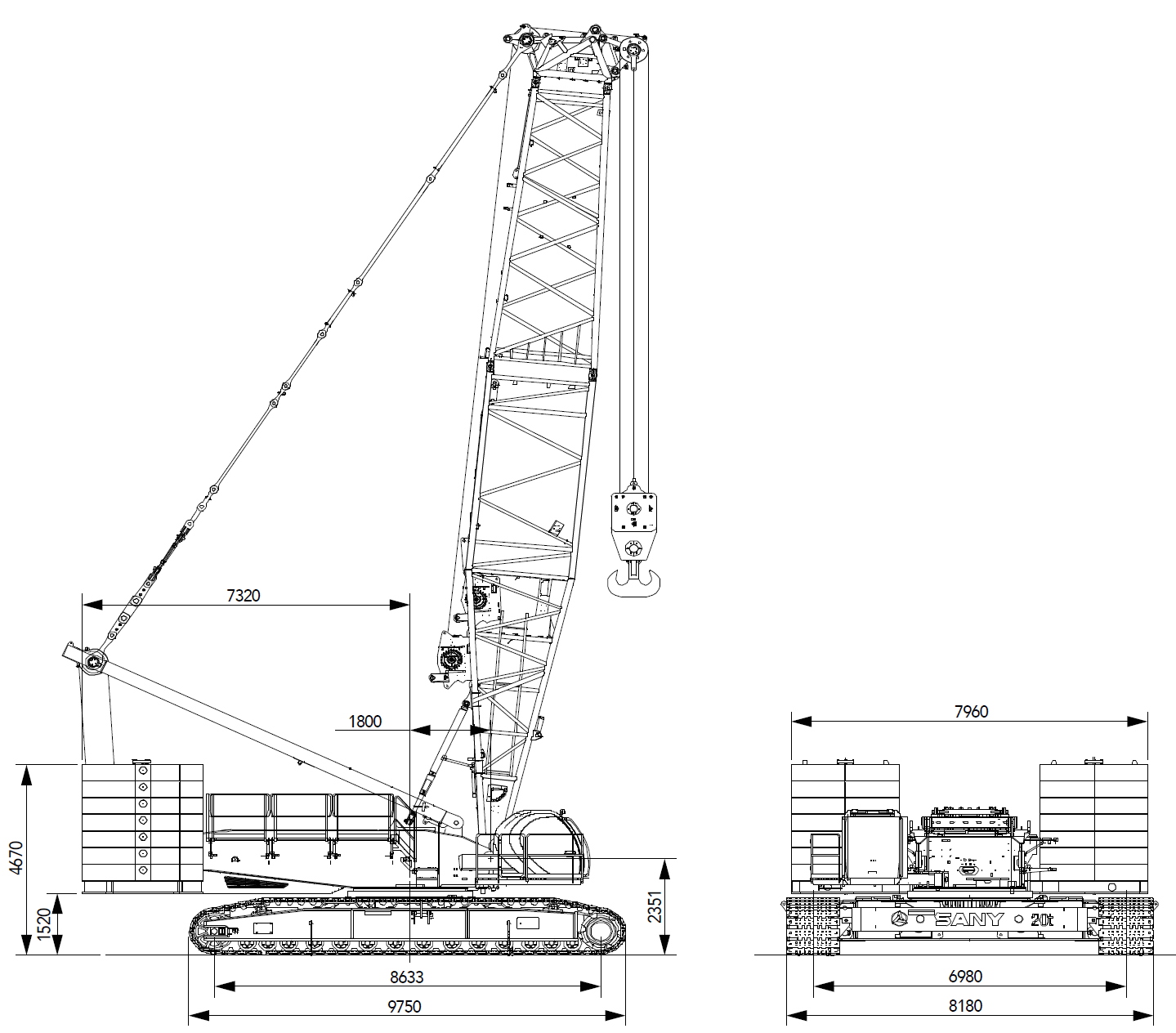

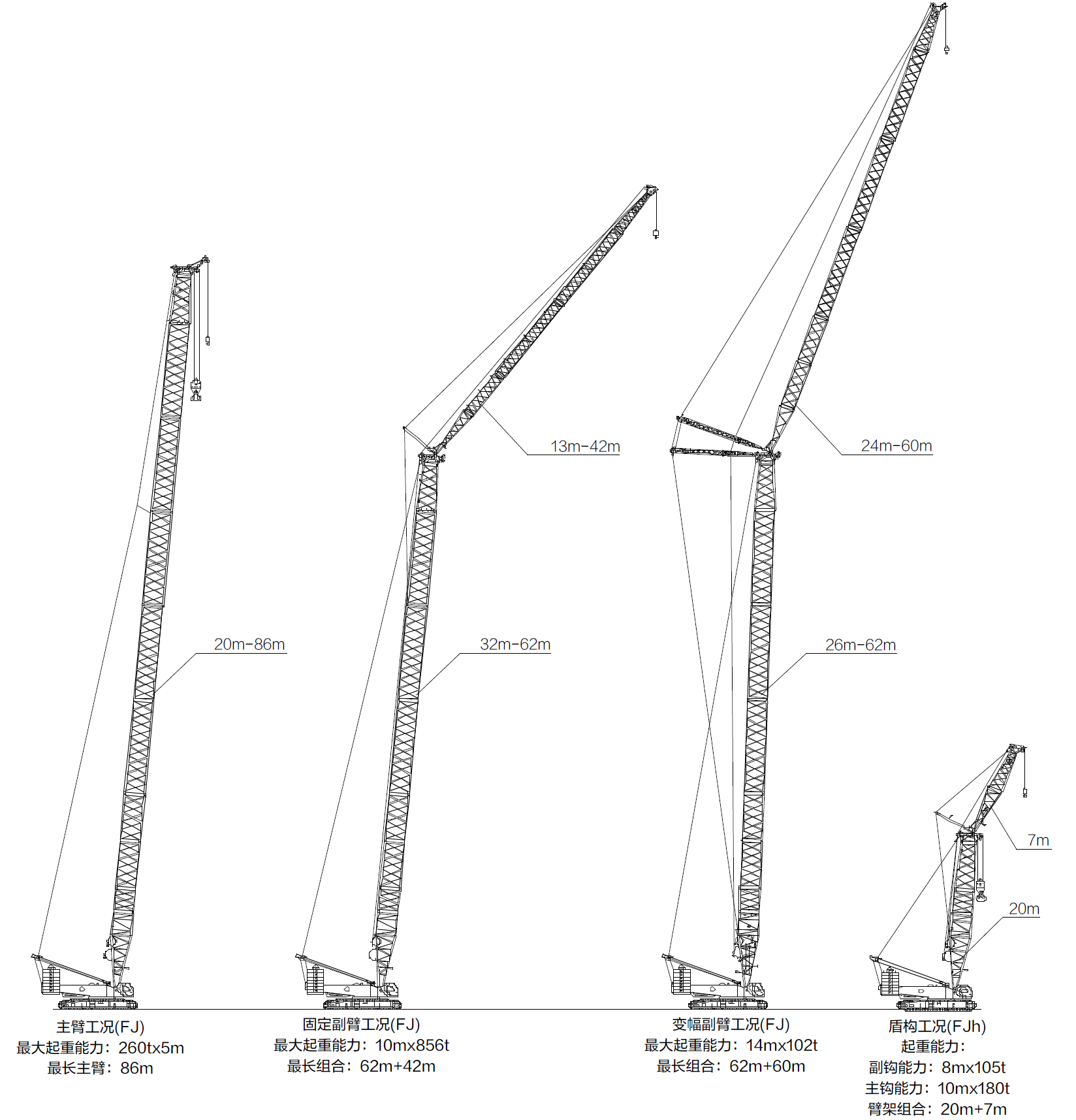

320吨履带吊外形尺寸
